TFT彩屏液晶模塊是一款智能型產品，是在汲取了眾多客

戶的要求和建議下，開發的一款智能型產品，專用于顯示設備如 :
工業設備、機械設備、儀器儀表設備、電力器材、監控設備、通訊

設備等等。一款眾多客戶所青睞的TFT彩色（液晶模塊）智能型

品。

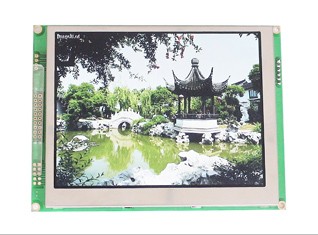

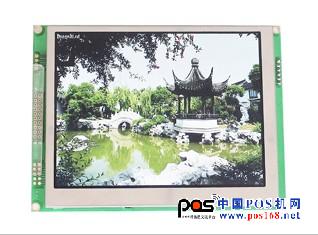

型號: CJT05001BN  5寸TFT彩屏（模塊）產品詳細介紹

顯示內容（點陣數）: 640 × 3（RGB）×480

外形尺寸/mm（L×W×H）: 132 × 93 × 10.8

視域尺寸/mm：105.6 × 80.2

點尺寸/mm: 0.0529 × 0.1587

控制器：專用IC

產品特點:
◆支持MCU接口: 8080/6800系列8bit數據總線
◆支持I2C、3線或4線接口
◆內建768KB DDRMA
◆支持文字和繪圖兩種混合顯示
◆色彩深度: 65K色
◆內建10KB字型ROM（8×16Dots）及支持標準ISO/IEC8859-1/2/3/4
◆支持水平和垂直區域卷動
◆支持外部SPI接口FLASH
◆支持中外多種文字
◆支持字體放大1到4倍
◆支持文字的垂直旋轉功能
◆內建2D BTE功能
◆內建幾何圖形加速繪圖引擎
◆內建256個8×16點用戶自造圖形/字體功能
◆內建脈沖寬度調制（PWM）調節背光亮
◆內建4線觸摸屏控制器
◆睡眠模式功能
◆內建4×5的鍵盤掃描控制器
◆提供文字光標
◆提供32×32pixei的圖形光標功能

二、TFT智能型液晶模塊
（1）易開發
（2）大容量Flash(32M),根據需要（帶背景播放的另有128M語音FLASH），也可以用更大容量的FLASH
（3）文件方式管理數據
（4）16BIT色彩，顯示圖像逼真
（5）多頁顯存（對于800×600/1024×768分辨率有兩頁，640×480分辨率則有4頁）
（6）硬件加速，調入圖像快速
（7）集成4線式電阻式觸摸屏控制器
（8）高效的PC機開發工具，多數開發工作均可在PC機上完成
（9）針對不同的用途有如下串口選擇: USART(3.3VTTL電平），RS485，RS422，RS232（兼容）

本產品5寸TFT彩屏液晶模塊可以跟51系列等單片機直接連接，編程簡單方便。（產品尺寸有3.5寸、4.3寸、5寸、5.6寸、7寸等等） http://www.cj86.com
