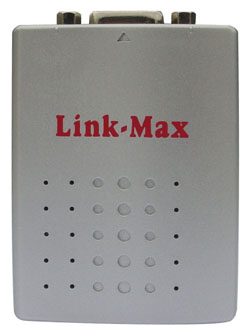

點擊圖片查看原圖
LM-805xNET串口服務器是一款智能協議轉換網橋，為RS232/RS485串口到TCP/IP網絡之間完成數據轉換的通訊接口轉換器。提供RS232/RS485終端串口與TCP/IP網絡的數據雙向透明傳輸，提供串口轉網絡功能，RS232/RS485串口轉網絡的解決方案。可以讓串口設備立即聯接網絡。
這一系列的串口服務器包括RS232轉網絡口、RS485轉串絡口和嵌入式的RS232轉網絡口單元模塊。
- LM-8051NET RS232串口網橋/串口設備聯網服務器
- LM-8052NET RS485串口網橋/串口設備聯網服務器
- LM-8053NET TTL電平三線制串口轉網口嵌入式單元板
- LM-205NET 4口RS232串口網橋/串口設備聯網服務器
- LM-1008NET 8口RS232串口網橋/串口設備聯網服務器
- LM-216NET 16口RS232串口網橋/串口設備聯網服務器
- LM-224NET 24口RS232串口網橋/串口設備聯網服務器
LM-8051NET RS232/RS485串口網橋/串口服務器支持TCP Server和TCP Client兩種工作模式，前者為監聽模式，LM-8051NET RS232/RS485串口網橋/串口服務器在設定的端口等待TCP Client的聯接請求；后者為主動聯接模式，LM-8051NET RS232/RS485串口網橋/串口服務器主動連接其他TCP Server(設定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理層轉換。LM-8051NET RS232/RS485串口網橋/串口服務器特別適合小流量的采集系統中數據傳輸?shù)膽?yīng)用。
LM-8051NET RS232/RS485串口網橋/串口服務器還有一種設置模式，在設置模式下，用戶可以利用串口來設置它的參數對它的參數進行設置：關電，用筆尖或大頭針回型針從檔板的JEB小孔穿過，壓住RESET按鈕，再開電，等5秒，Power燈快速閃動，松開小針，LM-8051NET RS232/RS485串口網橋/串口服務器進入設置模式，在設置模式下，利用一些簡單的命令或Link-Max的串口設置軟件，可以查看或修改產品的設置。
產品規格
- 輸入電壓范圍： 可接任意7.5-24V/100mA直流電源，通過電源插座接入
- 微處理器： 內置帶看門狗的22兆CPU，高速可靠，防止死機
- RS232通訊端口： 標準DB9F座，TXD、RXD、GND三線制
- 串口最高速度：115200bps
- 以太網控制器： 采用Realtek RTL8019AS芯片
- 數據傳送速率： 網絡控制器數據傳送速率可編程最高達10Mbit/s
- 狀態指示燈： 一個POWER/RS232燈，一個Link/CRS燈
- 以太網通訊接口： 采用RJ45插座，可方便連線
- 協議： ICMP(Ping)、ARP、IP、TCP
- 建議最高幀流量： 300幀/秒
- 參數設置：獨特的設計使用戶用任何RS232通信軟件（如“超級終端”）都可實現參數設置
- 防雷設計：高穩定性，CAN-L，CAN-H每線600W的雷擊浪涌保護
- 工作環境：溫度0-70℃、濕度≤90%
- 外型尺寸：50mm(W)×70mm(L)×22mm(H)
- 重量：32g±2g
典型應用
- 單片機上網產品開發
- 數據采集教學應用遠程通訊
- 串口轉RJ45口網關網橋
- 智能樓宇控制數據、廣播系統等雙絞線應用系統
- 以太網工業自動化控制系統
訂貨信息：
- LM-8051NET RS232串口網橋/串口設備聯網服務器
- LM-8052NET RS485串口網橋/串口設備聯網服務器
- LM-8053NET TTL電平三線制串口轉網口嵌入式單元板
- LM-205NET 4口RS232串口網橋/串口設備聯網服務器
- LM-1008NET 8口RS232串口網橋/串口設備聯網服務器
- LM-216NET 16口RS232串口網橋/串口設備聯網服務器
- LM-224NET 24口RS232串口網橋/串口設備聯網服務器
