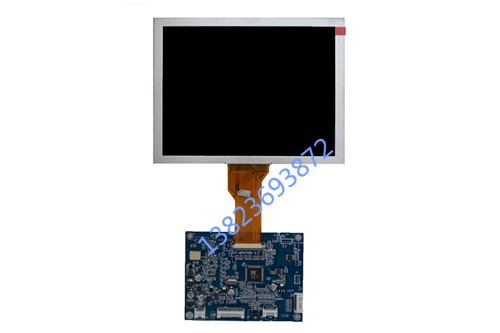

驅動板型號：UT-MD070080V.3
適用液晶屏尺寸：
7寸8寸8.4寸9寸10.2寸10.1寸10.4寸（雙30PIN單50PIN）-CCFL/LED
輸入信號：VGA、CVBS1、CVBS2，S-VIDEO（可選）視頻信號輸入；
操作方式：按鍵、遙控可選
供電電壓：9V-12V
功率：0.28A
板型結構尺寸：114MM*86.4MM*9MM
液晶驅動板采用成熟的MSTAR方案，逼真的顯示效果，批量生產性能穩定。
廣泛應用于儀器儀表，工控設備，可視對講，安防監控，紡織機械，車載顯示，銀行票據驗收儀，超市收銀等諸多場合。
該液晶屏可以匹配LVDS/TTL接口板：5寸5.6寸7寸8寸10.1寸10.2寸10.4寸單50pin單60piin雙30pin-TTL液晶屏轉換LVDS接口方案
原驅動軟硬件部分無需做任何修改,直接替代下列：
1）普通主板LVDS接口都可以實現轉接
2）直接標準DF19-20PIN或者2.0杜邦雙排LVDS接插口（單6位LVDS)
3）直接標準2.0杜邦雙排TTL接口
4）電源:支持 +5V/+3.3V;（主板取電）
5）可帶背光控制接口
6）可根據客據要求修改硬件機構.
