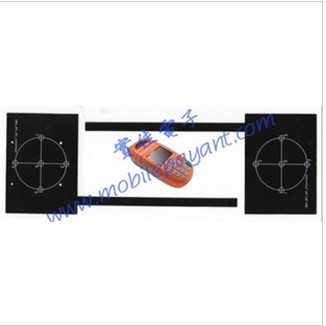

點擊圖片查看原圖
| 頻率范圍： | 13.56（MHz） | 輸出阻抗： | 1（Ω） |
| 最大功率： | 0.1（W） | 增益： | -80db |
| 工作電壓： | 4.2（V） | 類型： | 內置 |
| 重量： | 0.002（kg） | 型號： | SGPOS430 |
| 接頭型號： | 焊點 | 品牌： | Sunshine-Good |
| 長度： | 30*30（mm） | 駐波比≤： | -80（dB） |
深圳實佳電子順應科技發展,全力推進移動支付行業進步,現公司研發涉及范圍主要有SIMPASS定制天線、符合EMV認證的讀卡器/POS機非接觸感應天線、IPHONE蘋果機無線充電器感應天線、NFC定制天線、SWP-NFC定制天線、NFC天線、NFC整合天線、整合移動支付功能的SIM卡天線（13.56MHZ）、GSM/DCS/PCS/CDMA1X/WCDMA網絡終端內置天線、13.56MHZ/900MHZ/2.4GHZ電子標簽天線、SIM卡卡貼2.4G移動支付天線等主要產品,主要客戶有大唐電信、北京握奇、國民技術、青島海信、南天信息、中國普天、九思泰達等大型企業。
POS機(EMV)非接觸感應天線主要參數：
產品編號：9742-430
產品狀態：組裝成品
工作頻率：13.56MHZ
產品結構：雙面膠+低損耗黑色覆蓋膜+（線路銅＋膠＋高頻介質聚酰亞胺基材＋膠＋線路銅）+低損耗黑色覆蓋膜
智能卡芯片型號：NXP PN5231
場強環境：1.94~2.44A/M(感應距離3~4cm)
測試設備：RF Impedance Analyzer/Network Analyzer Spectrum Analyzer/Tensile Testing Machine
參考標準：EMV/PBOC、ISO14443 TYPE A/B、JIS C2561/ ASTM A342/A 342M、IPC-TM650、QJ/Z 76 /IPC-2223A
運用環境：IOS14443A/B,2.4G
終端位置：WLFD-500
增益：5dB
產品電氣性能指標
諧振頻率：14.07Mhz±0.2 Mhz
品質因子：3.63
容 值：-33.81pf
感 值：6.81uh
阻 抗：50Ω±10%
直流阻值：1.65Ω
產品物理性能指標
耐錫熔性:288℃,10S，不分層、不起泡
附著力：3M600膠型，45度角拉起5min,字符無脫落無分層合格
拉扯力：≧30N
翻轉拉扯力：≧20N
連接柄360度彎折（100N壓力）：≧30次
剝離強度：≥0.8kg/cm
熱熔膠流動性：0.1～0.15
老化性：（72H、70℃）
案例:三星Note2在香港上市一天后,我司已將Note2天線樣品提供給客戶,三天內發貨3萬pcs.針對讀卡距離等產品參數可根據產品價格,客戶需求等提供多種選擇解決方案,方便客戶自行對產品檔次進行定位.客戶的滿意是我們的最高追求!
