業界對高效電池再充電解決方案的要求絲毫不減，這也促使設計人員快速開發出最新最優的解決方案。無線充電將成為移動設備領域中的新興發展趨勢。就近期而言，它將影響到蜂窩電話、筆記本電腦和平板電腦等設備。長期目標還包括電動汽車電池。
無線充電通常意味著，無需使用電線就能將能量直接從某個電源輸送到電池進行充電。有多種不同的方法實現這個任務，涵蓋范圍從電磁感應耦合（EMIC）和電磁諧振耦合到激光能量傳輸系統等。EMIC是目前最具成本效益并又很容易實現的方法。電磁諧振耦合在本質上與之相似，但在實現上卻較為復雜。
簡單地講，EMIC就是將信號從A點（初級線圈）發送到B點（拾波或接收線圈）。流經初級線圈的電流將產生電磁通量場（信號）并從線圈輻射出來。接收線圈位于初級線圈的作用范圍內，因此，初級線圈的通量場將與接收線圈相交。該通量場將在接收線圈中感應出電流，該電能就可用來給移動系統的電池進行無線充電。
EMIC無線能量
EMIC無線能量（EMIC-WP）傳輸或充電系統的基本設計概念非常簡單。設計中較困難的部分,如何達到關鍵的設計目標，即讓消費者接受它作為可行的移動設備充電選擇方案。移動EMIC-WP系統應能提供美觀的設計（即輕巧纖薄，并能夠滿足消費者對移動設備和相關EMIC-WP站的期望值），并且還要具有重量輕、可靠、高效能量傳輸和安全等特性。如果設計滿足所有這些因素，那么EMIC-WP將順理成章地成為各種類型移動設備事實上的充電解決方案。設計EMIC-WP系統時有許多考慮因素，例如：控制和電力電子器件，線圈設計，初次級線圈之間的間距考慮，以及設計工作頻率等。設計人員還必須知曉多種不足之處。例如：能量傳輸效率一直是消費者所關心的頭等大事。如果能量傳輸效率顯著低于直接連線的充電器系統，那么消費者就不太可能看好系統的附加成本。另外，如果EMIC-WP接收側的尺寸變化很大的話（某些時候，如果充電站很大的話），設備將被認為具有較差的移動性。這樣，EMIC-WP就很難成為通用模式的供電解決方案。最后，如果EMIC-WP解決方案出現一些負面效應（例如：干擾其它元器件的電子功能，或在工作期間加熱附近元器件等），那么消費者就有理由懷疑其安全性得不到保障。為了解決這些問題，設計人員需要確保在他們的EMIC-WP系統中采用通量場定向材料（FFDM）。與線圈產生的通量場發生交互的FFDM，可以確保EMIC-WP系統產生的通量場達到關鍵的設計目標。
FFDM磁導率和損耗
需要根據EMIC-WP系統性能目標對FFDM做出正確選擇。FFDM的性能可以通過在所選EMIC-WP工作頻率點與所產生的通量場發生交互的能力來表征。每種FFDM都將根據隨工作頻率發生變化的下面兩種特性與特定通量場發生交互。
FFDM磁導率：磁導率衡量的是通量場能夠被耦合到FFDM以改變通量場方向的程度（即改進與線圈的通量場交互，減少渦流損耗，提供通量場屏蔽）。在工作頻率點具有較高磁導率的FFDM更為可取，原因有多個方面，例如：能夠滿足目標應用的厚度要求，減輕重量，或實現更小的XY空間尺寸。
FFDM損耗：損耗衡量的是在FFDM交互期間通量場強度的減少程度。當通量場穿過FFDM時，FFDM可能以熱損耗的方式耗散掉一定百分比的通量場。在EMIC-WP系統的工作頻率點損耗應盡可能小。材料中的損耗（即轉換成熱量的能量）取決于頻率，它一般與FFDM中的渦流產生、磁滯損耗和鐵磁諧振交互有關。通常與FFDM相關的另一種材料是電磁吸收材料。這種材料一般在比EMIC-WP系統更高的應用頻率點具有相對較低的磁導率和較高的損耗。吸收材料能夠減少電磁干擾（EMI）信號的通量場強度，并可用來在感興趣的頻率范圍內實現最大可能的衰減。
例如：電磁吸收材料經常用來減少來自IC器件或有EMI噪聲的電源的EMI噪聲。在采用許多天線或較高頻率處理器的移動系統中，吸收材料能夠最大限度地減少可能由天線（Wi-Fi、4G天線）或數據線（data flex）收集到的EMI。EMI還可能降低天線或數據線的信噪比性能，而導致更高的數據誤碼率或較短的讀取距離，或者影響設備的EMI驗收測試結果。
FFDM的類型
FFDM有三種基本形式：燒結鐵素體（SF）薄片，復合磁性填充物（CMF）薄片（人造橡膠+磁性填充物）和磁性箔片（MF）。
SF薄片（Ferrite）的成分和在某個頻率范圍內的磁導率及損耗特性有所變化（圖1）。典型的SF材料包括鎳鋅鐵尖晶石和錳鋅鐵尖晶石。SF類型的選擇依據應用頻率、電源設計效率、磁導率、損耗、最小厚度、成本和易用性等。這些產品一般又硬又脆，需要保護膜用于保護、裸片切割和方便處理。

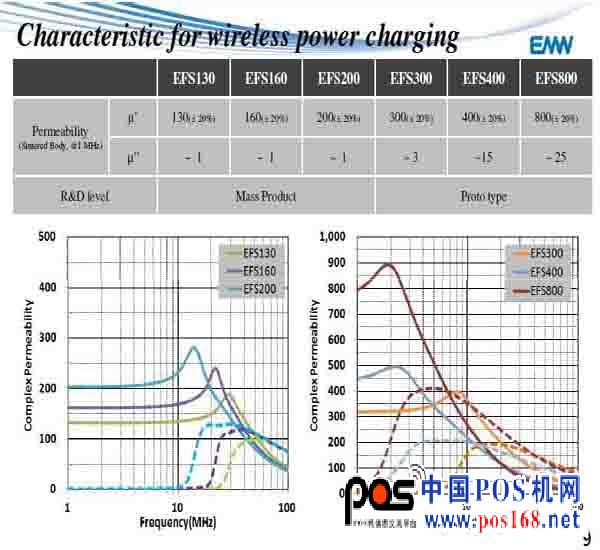

圖1：對典型燒結鐵素體薄片材料（EMW公司的EFS系列）的磁導率和損耗與頻率關系的測試結果
CMF薄片由填充了磁性填充物的人造橡膠組成。CMF型薄片具有很好的撓性和適中的價格。這些薄片一般具有比性能更好的SF薄片更低的磁導率，對某些EMIC-WP系統來說是很有用的選擇
