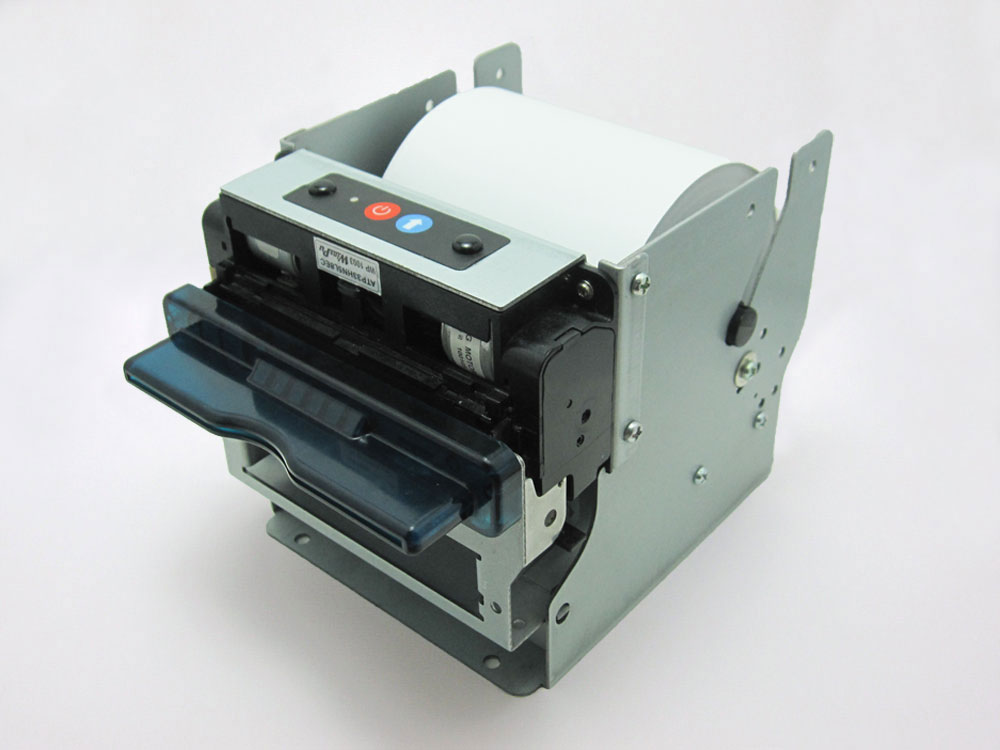

- 3寸自助終端熱敏打印模組
- KM1X系列自助終端熱敏打印模組帶自動裁刀，是一款高速，高可靠性，高功能熱敏打印模組，送紙寬度為80mm。卷紙直徑Φ80mm和Φ200mm可選，打印速度高達150mm/s,適用于要求高速打印，裁紙，卷紙軸易于維護和排除卡紙的高負荷打印機
應用范圍:
1. 自助販賣機
2. 自助柜員機
3. 票據打印機
4. 停車計費打印機
5. 彩票機等
- 獨家特點:
1. 具有動刀在上，不會在卡紙時鎖死的易裝紙結構，即：不需要手工退刀機構開蓋就能扣除卡紙問題
2. 可選立式或臥式固定安裝，靈活裝配。
3. 雙裝紙支架，可選Φ80或Φ200mm紙卷。
4. 可以反射式光電對偵測黑標及缺紙。
5. 可選RS232、USB和以太網通訊接口。
優秀特點:
1. 可選出紙嘴，出紙嘴上有未取票偵測。
2. 可選雙缺紙偵測設計，黑標偵測。
3. 具易裝紙結構，簡化換紙方法，提高換紙速度。
4. 高耐久性100km打印長度。(以三菱F230AA、DJ03等優質熱敏紙測試)
5. 具有步進馬達式自動切紙刀功能(不易卡刀、燒毀，可降低設計者的設計要求)
-
型號KM11XPKM12XP
打印參數 打印方法 熱敏行點打印打印點數 576dots/line打印解析度 8dots/mm(203Dpi)進紙寬度 80mm(紙寬:79±0.5mm)有效打印寬度 72mm紙卷外徑 Φ80mmΦ160mm紙張厚度 60-85μm最大打印速度 150mm/s裝紙方式 易裝紙結構探測參數 缺紙/黑標探測 光電傳感器壓紙軸離位偵測 機械開關打印頭溫度探測 NTC熱敏電阻30KΩ(25℃)操作電壓 打印頭電壓 24V±10%邏輯電壓 3.3V~5V馬達電壓 24V±10%切刀電壓 24V±10%電流 打印頭 2.2A（電壓24V/64點）3.3A（電壓24V/96點）馬達 0.376A切刀 0.6A字符 字符構成 字符數字、中文列數 48列、24列字符大小 12x24、24x24字體 多語言代碼12頁，中文，日文，韓文和其他條形碼 11個條形碼：正常，90°旋轉壽命 抗磨損性 100km(用三菱F230AA、DJ03熱敏紙測試)脈沖數 1億自動裁刀 500,000刀內存 數據緩沖 4KB垃圾容量 128KB閃存 512KB操作環境 操作溫度 0~50℃操作濕度 10~90%RH(無凝露)儲存溫度 -20~60℃儲存濕度 5~95%RH(無凝露)物理特性 尺寸 108.5x150.8x110.8mm108.5x190.8x139.7mm重量 438g478g接口 RS232,USB、*以太網
